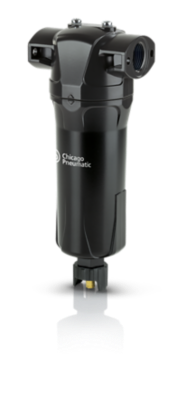

Separador ciclónico de agua
Los nuevos separadores ciclónicos de Chicago Pneumatic eliminan el 99% del volumen de agua, a la vez que garantizan una caída de presión mínima.
Caudal optimizado
- Nuevos materiales con pliegues profundos.
- Mejora de las características del flujo de aire.
- Menor consumo de energía.
- Menor costo de propiedad.
Mayor rendimiento
- Eliminación excelente de aerosoles y partículas.
- Caída de presión extremadamente baja (<125 mbar).
- Temperatura de servicio de hasta 120 °C (248 °F).
- Presión de servicio de hasta 20,7 bar (300 psig).
Mantenimiento mejorado
- Conexión directa entre el terminal y el recipiente.
- Elementos filtrantes de conexión rápida.
- Diseño del recipiente perfilado y localizador de llave hexagonal.
- Nuevo drenaje con acceso exterior.
Separador ciclónico de agua para su industria
El módulo centrífugo diseñado a la medida tiene características que están a la vanguardia de la tecnología, para eliminar puntos de baja eficiencia. Además, cuentan con un tubo vórtice para detener el arrastre.
Esto asegura un baja caída de presión operativa y mantiene una excelente eliminación de líquidos a bajas velocidades.
Especificaciones técnicas
| Tamaño del filtro | Caudal/Tamaño* | Tamaño de la conexión (G o NPT) | Dimensiones (mm) | Peso (KG) Aprox. | Modelo del elemento | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| m³/h | It/min. | SCFM | A | B | C | E | |||||
| Separador Ciclónico | 1 | 10 | 168 | 6 | (G1/8) | 50 | 17 | 157 | 60 | 0.25 | NA |
| 2 | 25 | 414 | 15 | (G1/4) | 50 | 17 | 157 | 60 | 0.25 | NA | |
| 3 | 42 | 702 | 25 | (G1/4) | 70 | 24 | 231 | 70 | 0.6 | NA | |
| 4 | 59 | 984 | 35 | (G3/8) | 70 | 24 | 231 | 70 | 0.6 | NA | |
| 5 | 85 | 1,416 | 50 | (G1/2) | 70 | 24 | 231 | 70 | 0.6 | NA | |
| 6 | 119 | 1.986 | 70 | (G1/2) | 127 | 32 | 285 | 80 | 1.7 | NA | |
| 7 | 212 | 3,534 | 125 | (G3/4) | 127 | 32 | 285 | 80 | 1.7 | NA | |
| 8 | 297 | 4,95 | 175 | (G1) | 127 | 32 | 285 | 80 | 1.7 | NA | |
| 9 | 476 | 7,932 | 280 | (G1 1/4) | 140 | 40 | 475 | 80 | 3 | NA | |
| 10 | 545 | 9,084 | 321 | (G1 1/2) | 140 | 40 | 475 | 80 | 3 | NA | |
| 11 | 1189 | 19,818 | 700 | (G2) | 170 | 53 | 508 | 100 | 4.9 | NA | |
| 12 | 1444 | 24,066 | 850 | (G2 1/2) | 220 | 70 | 420 | 100 | 8 | NA | |
| 13 | 2550 | 42,498 | 1500 | (G3) | 220 | 70 | 420 | 100 | 8 | NA | |
